女生说越疼男生就越往理财电视剧,亚洲 欧美 激情 小说 另类,扒开老师大腿猛进aaa片邪恶,97影院手机在线观看

塑膠產(chǎn)品的表面質(zhì)量取決于生產(chǎn)該產(chǎn)品的模具的表面質(zhì)量。模具鋼材所包含的非金屬夾雜物及材質(zhì)偏析影響著鋼材的拋光性能。STAVAX ESR（ESR是煉鋼過(guò)程中一種附加的工藝流程，可以確保剛才在低的硫含量及低的非金屬夾雜物）是一款高純凈度，具有精細(xì)化組織結(jié)構(gòu)的不銹模具鋼，經(jīng)過(guò)專(zhuān)業(yè)的拋光程序，可獲得高鏡面級(jí)的拋光效果。適用于制作高表面質(zhì)量要求的長(zhǎng)壽命注塑模具。

對(duì)應(yīng)鋼種

成分設(shè)計(jì)

交貨狀態(tài)及硬度

退火狀態(tài) HB＜235交貨

預(yù)硬狀態(tài) HRC30-36交貨

探傷檢驗(yàn)

金華洲對(duì)原材入庫(kù)均探傷合格才能入庫(kù)，保證材料穩(wěn)定性。執(zhí)行標(biāo)準(zhǔn)按GB/T4162進(jìn)行超聲波探傷檢驗(yàn)，B級(jí)合格。

用途

STAVAX ESR推薦用于所有模具，其特性更適合以下特殊使用需求：

1）耐腐蝕/銹蝕

對(duì)有腐蝕性的PVC、醋酸鹽類(lèi)等注塑原料或必須在潮濕的環(huán)境下工作存放的模具。

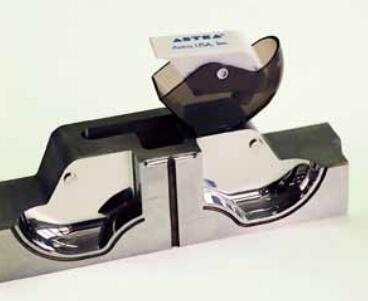

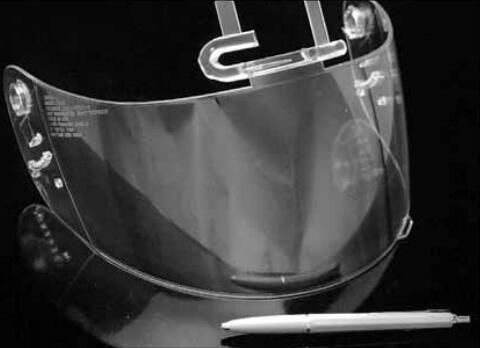

聚碳酸酯制的摩托車(chē)安全頭盔鏡片

2）耐磨損

注塑磨損性較大或有添加物的注塑原料（包含熱固性注塑模具）。一勝百的STAVAX ESR推薦使用在長(zhǎng)壽命模具如一次性餐刀具、容器等。

一勝百的STAVAX制作的瓶胚模

3）高表面質(zhì)量產(chǎn)品

生產(chǎn)光學(xué)產(chǎn)品，如照相機(jī)、太陽(yáng)眼鏡片；醫(yī)療器械，如注射器和分析藥瓶等。

一勝百的STAVAX ESR是高拋光模具的最佳選擇

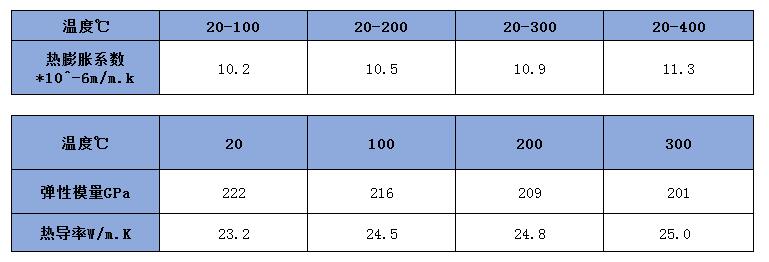

物理性能

熱處理工藝參考

軟化退火

在保護(hù)狀態(tài)下，加熱至890℃均溫后，于爐中以每小時(shí)20℃冷卻至850℃，再以每小時(shí)10℃冷卻至700℃，接著在置于空氣中冷卻。

淬火

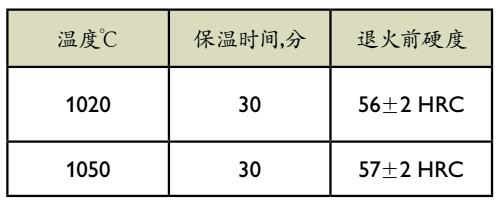

預(yù)熱溫度600-850℃，奧氏體化溫度1020-1050℃，通常采用1020-1030℃。

保溫時(shí)間=當(dāng)鋼材的表面及中心達(dá)到一致的淬火溫度后開(kāi)始計(jì)時(shí)

注：在奧氏體化過(guò)程中要加以保護(hù)避免脫碳及氧化發(fā)生

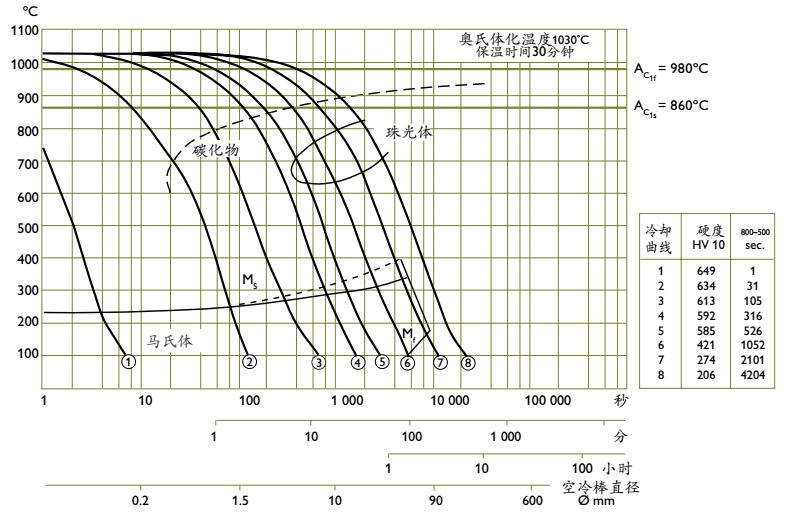

CCT圖

奧氏體化溫度1030℃，保溫30分鐘。

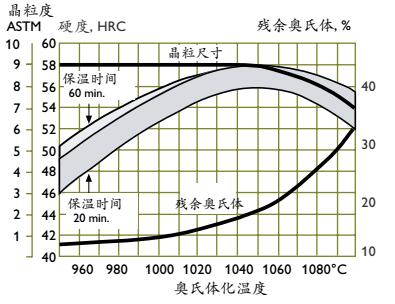

硬度，晶粒度及殘余奧氏體含量隨淬火溫度的變化

淬火介質(zhì)

·足夠正壓的真空氣冷

·高速氣體/循環(huán)氣氛

·流態(tài)爐或鹽浴爐250-550℃分級(jí)淬火后在空氣中風(fēng)冷

·油溫大約80℃

為使模具達(dá)到最合適的特性，在模具的變形程度可接受的條件下，冷速越快越好。于真空爐中熱處理時(shí)推薦使用4-5bar的氣壓。模具冷卻到50-70℃時(shí)應(yīng)立即回火。

去應(yīng)力退火

粗加工后，必須加熱至650℃均溫2小時(shí)后，緩慢冷卻至500℃，然后置于空氣中冷卻。

回火

保溫時(shí)間參照回火曲線圖按所需硬度值選擇回火溫度，回火至少兩次，每次回火后，必須冷卻到室溫，最低的回火溫度為250℃。（如：當(dāng)模具較小且形狀簡(jiǎn)單時(shí)，同時(shí)要求52-54HRC的硬度，可選用最低180℃的回火溫度。）

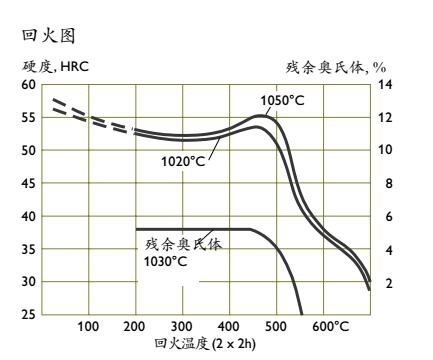

回火圖

注：以上的曲線數(shù)據(jù)只對(duì)小型模具有效。淬火回火后模具可達(dá)的硬度取決于模具的尺寸

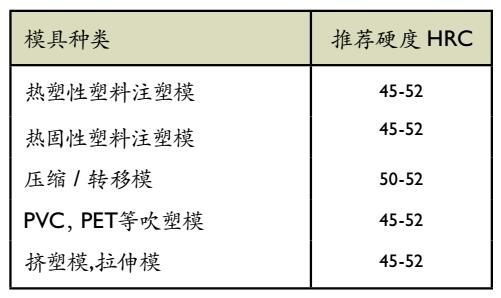

建議250℃回火以求韌性、硬度及抗腐蝕性的最佳組合。

應(yīng)避免選用過(guò)高的奧氏體化溫度與過(guò)低的回火溫度＜250℃的組合，避免模具產(chǎn)生太大的應(yīng)力。

尺寸變化

淬火及回火時(shí)的尺寸的改變?nèi)Q于熱處理過(guò)程中所采用溫度，設(shè)備及淬火介質(zhì)。

模具的尺寸與幾何形狀也同樣重要。模具在加工時(shí)應(yīng)預(yù)留加工量以彌補(bǔ)熱處理后的尺寸變形。如果在粗加工與半精加工之間進(jìn)行過(guò)應(yīng)力消除，建議預(yù)留0.15%作為加工余量。

機(jī)加工參數(shù)推薦

以下金華洲提供切削參數(shù)僅供參考，客戶應(yīng)根據(jù)實(shí)際情況進(jìn)行調(diào)整。

材料狀態(tài)：軟性退火~200HB

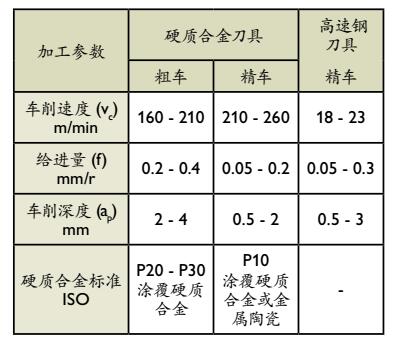

車(chē)床加工

鉆孔加工

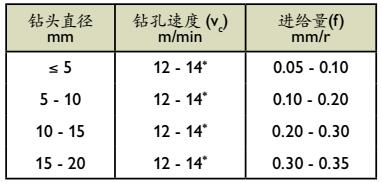

高速鋼麻花鉆頭

*對(duì)于鍍鏌HSS鉆頭，Vc=20-22 m/min

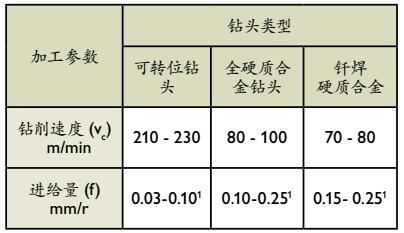

硬質(zhì)合金鉆頭

1 取決于鉆頭直徑

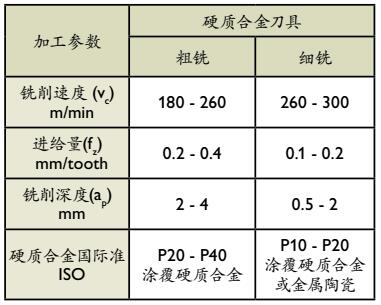

銑床加工

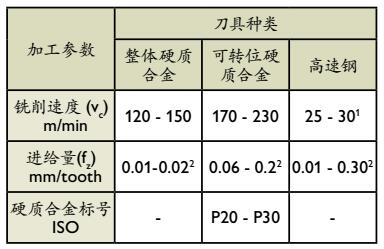

面銑和直角臺(tái)階銑

端面銑

1 對(duì)于涂層HSS端面銑，Vc~45-50 m/min

2 取決于切削徑向深度及刀具直徑

磨床加工

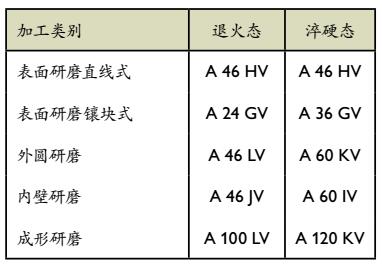

砂輪推薦

電火花加工

如果模具在淬火回火態(tài)進(jìn)行電火花加工，電火花表面將覆蓋著非常脆的再熔化層（白層）及再淬火未回火層，會(huì)影響模具的性能。建議在電加工的最后階段采用“精放電”即低電流，高頻率。為了獲得預(yù)期的壽命，必須對(duì)電加工表面進(jìn)行研磨和拋光，以徹底去除白層，然后用比原先回火溫度低約25℃的溫度再回火一次。

焊補(bǔ)

模具鋼焊接后一般容易發(fā)生開(kāi)裂。但是如能注意一些細(xì)節(jié)，如正確的坡口處理、焊條的選擇、實(shí)施焊接工藝、焊前預(yù)熱及焊焊后熱處理，工具鋼的焊接也能得到很好的效果。

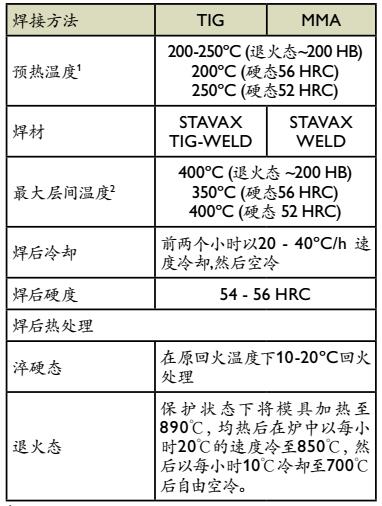

為了得到好的拋光及光刻效果，金華洲推薦使用下表的焊材。

1 模具整體必須達(dá)到預(yù)熱溫度并在整個(gè)焊補(bǔ)過(guò)程中維持恒定以防止產(chǎn)生焊接裂紋。對(duì)于淬火回火后的模具，實(shí)際預(yù)熱溫度必須低于原先的熱處理時(shí)的回火溫度以避免模具基本硬度下降。

2 對(duì)模具進(jìn)行多道焊時(shí)，當(dāng)焊接后道焊縫時(shí)，前道焊縫的溫度，稱(chēng)為層間溫度。若超出該溫度，模具就會(huì)出現(xiàn)變形或在焊接區(qū)域出現(xiàn)軟區(qū)的風(fēng)險(xiǎn)。

拋光

淬火及回火的STAVAX ESR具備優(yōu)良的拋光性。但是需要注意的是：不要在很粗糙的表面進(jìn)行拋光。拋光時(shí)，上一拋光道序所遺留的刮痕被除去后，就必須立即停止繼續(xù)拋光。

擁有優(yōu)良拋光性能的純凈鋼種賦予醫(yī)療產(chǎn)品完美的表面質(zhì)量

光蝕刻花

一勝百的STAVAX ESR的雜質(zhì)含量很低，所以非常適合光蝕刻花。（由于一勝百的STAVAX ESR的優(yōu)良抗腐蝕性，所以必須采用特殊的光蝕刻花工藝）
